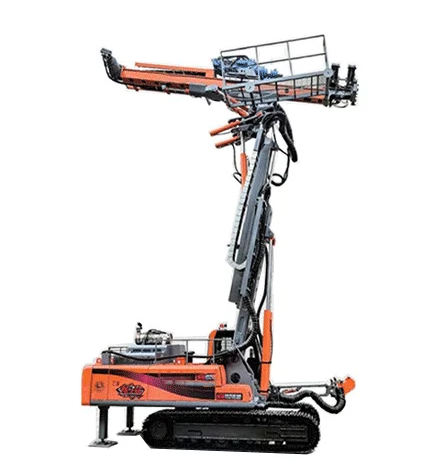

Grunnleggende trykkkontrollkretser for hydraulisk multifunksjonell borerigg

Grunnleggende trykkkontrollkretser avHydraulisk multifunksjonell borerigg

Den grunnleggende trykkkontrollkretsen er kritisk viktig, siden den gir kraften og dreiemomentet som kreves av aktuatorene til den hydrauliske multifunksjonelle boreriggen. Kjernekomponenten som brukes i denne kretsen er trykkreguleringsventilen, som regulerer det hydrauliske trykket. Den grunnleggende trykkkontrollkretsen spiller en viktig rolle i driften av den hydrauliske multifunksjonelle boreriggen.

Balanseringskrets

I praktisk konstruksjon kan den vertikale hydrauliske sylinderen til den hydrauliske multifunksjonelle boreriggen synke på grunn av sin egen tyngdekraft. For å forhindre dette kan en balanseringskrets benyttes. Slike kretser er ofte brukt i mekanismer som ubalansert løfting, løfte- og teleskopmekanismer i kraner, samt gravitasjonsmekanismer som stempler, stempler og glidemekanismer i hydrauliske presser. Balanseringskretser inkluderer:

(1) Balanseringskrets som bruker en tilbakeslagssekvensventil for støtte og hastighetsbegrensende kontroll.

(2) Balanseringskrets som bruker en tilbakeslagsventil for hastighetsbegrensning og en hydraulisk kontrollert tilbakeslagsventil for låsing.

Trykkvedlikeholdskrets

Som navnet tilsier, holder en trykkopprettholdende krets trykket konstant, og opprettholder et spesifisert trykk under en viss fase av arbeidssyklusen. Denne typen krets har tre hovedegenskaper:

(1) Stabilt trykk

(2) Pålitelig drift

(3) Energieffektivitet.

Trykkreduserende krets

En trykkreduserende krets senker trykket i den hydrauliske kretsen. Dette oppnås gjennom koordinering av en trykkreduksjonsventil med andre ventiler. Med denne kretsen kan man oppnå et stabilt trykk lavere enn pumpens tilførselstrykk.

Trykkreguleringskrets

Funksjonen til en trykkreguleringskrets er å opprettholde trykket til hele hydraulikksystemet til den hydrauliske multifunksjonelle boreriggen eller en bestemt seksjon på en konstant verdi eller under en viss grense. Trykkregulerende kretser inkluderer:

(1) Ett-trinns trykkreguleringskrets

(2) Flertrinns trykkreguleringskrets

(3) Trinnløs trykkreguleringskrets.

Trykkforsterkende krets

En trykkforsterkende krets brukes til å øke trykket i det hydrauliske systemet iHydraulisk multifunksjonell borerigg. Ved å bruke denne kretsen kan en hydraulisk pumpe med relativt lavt utgangstrykk brukes for å oppnå høyere trykkolje. I tillegg kan trykkluft brukes som strømkilde for å oppnå samme effekt. En forsterker er en viktig komponent i denne kretsen, som inkluderer:

(1) Enkeltvirkende forsterker

(2) Dobbeltvirkende forsterker.

Lossekrets

Funksjonen til en lossekrets er å la den hydrauliske pumpen operere under nesten ikke trykk. Fordelene med en lossekrets inkluderer:

(1) Unngå hyppig start av motoren

(2) Redusere varmeutvikling i det hydrauliske systemet til den hydrauliske multifunksjonelle boreriggen

(3) Minimering av strømtap

(4) Forlengelse av levetiden til motoren og pumpen.

Vanlige brukte lossekretser inkluderer:

(1) Tømmekrets som bruker en eksternt styrt sekvensventil som tømmeventil

(2) Avlastningskrets ved hjelp av en bypass med en toveis, to-posisjonsventil

(3) Lossekrets ved hjelp av en pilotbetjent avlastningsventil

(4) Tømmekrets som bruker nøytralposisjonsfunksjonen til en retningsventil av typen M (eller H, K).
