Hvordan fungerer en DTH (Down-The-Hole) gruveborerigg?

Hvordan fungerer en DTH (Down-The-Hole) gruveborerigg?

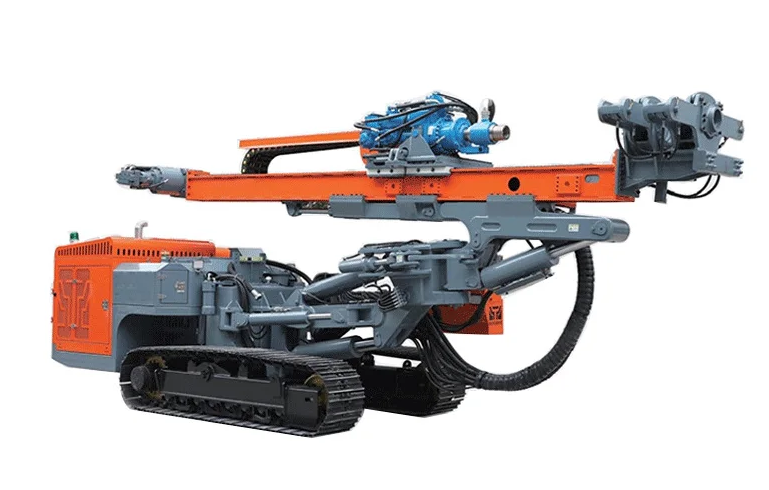

Down-The-Hole (DTH)-hammeren er en kraftig og effektiv boreteknologi som er mye brukt i gruvedrift, steinbrudd og vannbrønnboring. ENgruveboreriggutstyrt med et DTH-system er spesielt effektivt til å penetrere harde, abrasive fjellformasjoner der andre metoder kan være trege eller oppleve overdreven bitsslitasje. Det grunnleggende prinsippet som skiller DTH er plasseringen av slagmekanismen – hammeren – rett bak borkronen i bunnen av borehullet, i stedet for på toppen av borestrengen. This configuration allows for direct energy transfer to the rock, resulting in higher penetration rates and straighter holes.

Kjernekomponentene i et DTH-system på en gruveborerigg er den øverste under- eller skaftadapteren, det ytre hammerhuset, stempelet (hammeren), tilbakeslagsventilen og borkronen. The entire assembly is attached to the bottom of the drill string. Prosessen drives av høytrykks komprimert luft, som tilføres av en stor luftkompressor på overflaten, integrert med gruveboreriggen. This air travels down the annulus between the drill rods and the hammer casing. En del av denne luften ledes også gjennom midten av borestrengen for å hjelpe til med å fjerne borekaks, men primærstrømmen for hammerdrift er gjennom ringrommet.

The drilling cycle begins when the high-pressure air enters the hammer assembly through ports in the top sub. The air pressure drives the piston upwards, compressing a spring or creating an air cushion. Once the piston reaches the top of its stroke, it uncovers an air channel that redirects the high-pressure air to the top of the piston. This rapid pressure reversal forcefully drives the piston down onto the back of the drill bit. The impact energy is transmitted directly from the piston to the bit, which then crushes the rock beneath it. Denne syklusen med løft og slag gjentas mange ganger per sekund, typisk mellom 10 og 30 Hz, avhengig av hammerdesign og lufttrykk.

Simultaneously, the system efficiently removes the rock cuttings. Etter at luften har utført sitt arbeid med å aktivere stempelet, tømmes den ned gjennom midten av borkronen, og går ut gjennom hull eller porter direkte på bergveggen. Denne høyhastighets luftstrømmen spyler det knuste borekaks fra bunnen av hullet og fører dem opp i det ringformede rommet mellom borestrengen og borehullsveggen til overflaten. Bruken av hele borestrengens ringrom som en returbane for borekaks muliggjør effektiv rydding, noe som er avgjørende for å opprettholde borehastigheten og forhindre at borkronen setter seg fast. The bit itself is typically equipped with tungsten carbide buttons that are designed to withstand the immense impact forces and abrasion.

Fordelene ved å bruke en DTHgruveborerigger betydelige. Fordi hammeren treffer fjellet direkte i bunnen av hullet, er det minimalt energitap oppover borestrengen, noe som gjør den svært effektiv, spesielt i dype hull. Den konstante hamrevirkningen på borkronen bidrar også til å holde borestrengen roterende på en jevn måte, noe som bidrar til å bore et rettere hull sammenlignet med noen andre metoder. DTH-rigger er det foretrukne valget for sprenghull med stor diameter i dagbruddsgruver med hardt fjell, for avvanning av brønner, og for enhver applikasjon som krever rask og pålitelig penetrasjon av utfordrende formasjoner. Robustheten til systemet, sammen med en kraftig gruveborerigg og kompressor, gjør det til en hjørnestein i moderne mineralutvinning og konstruksjon.
