Hvordan lager en høytrykks roterende jetborerigg jord-sementsøyler?

Hvordan lager en høytrykks roterende jetborerigg jord-sementsøyler?

Opprettelsen av jord-sement kolonner ved hjelp av en høytrykks roterendejet borerigger en sofistikert grunnforbedringsteknikk som forvandler svak, komprimerbar jord til stabile, bærende elementer. Denne prosessen er internasjonalt kjent som jetfuging, og involverer in-situ blanding av naturlig jord med en sementholdig fugemasse injisert ved ekstremt høye trykk. De resulterende jordsementsøylene, eller panelene, kan øke bæreevnen betydelig, redusere setningen og gi jordretensjon eller hydrauliske avskjæringsvegger. Effektiviteten til denne metoden avhenger av den enorme energien som leveres av høytrykksvæskestrålen for å erodere og samtidig blande jorda.

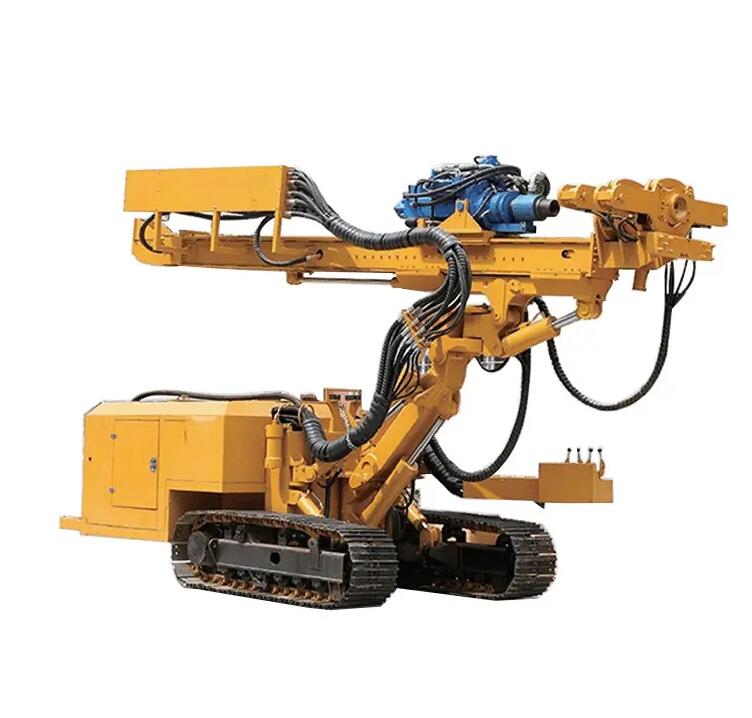

Prosessen begynner med posisjonering av høytrykks-roterende jetboreriggen på det angitte kolonnestedet. Riggen borer deretter et ledehull til ønsket behandlingsdybde ved hjelp av en borestreng med relativt liten diameter, ofte ved hjelp av en væske eller luft med lavere trykk for å fjerne borekaks og stabilisere borehullet. Denne innledende borefasen sikrer at jetfugestrengen kan nå målsonen uten hindringer. Så snart ønsket dybde er oppnådd, starter strålefugingsoperasjonen. Borestrengen er koblet til en høytrykkspumpe, som er i stand til å generere trykk som typisk varierer fra 400 til 600 bar, og noen ganger enda høyere. Denne pumpen tvinger en fugemasse gjennom borestengene og ut gjennom spesialdesignede dyser plassert ved bunnen av monitoren, eller dysehodet.

Kjernen i teknologien ligger i monitoren og strålehandlingen. Ettersom fugemassen drives ut av dysene med supersoniske hastigheter, danner den en sammenhengende, høyenergistråle som kraftig eroderer den omkringliggende jordmatrisen. Høytrykks roterende jetboreriggen begynner deretter å rotere og trekker langsomt borestrengen fra bunnen av hullet og oppover. Kombinasjonen av rotasjon og uttak er nøye kontrollert for å sikre en jevn søylediameter. Den eroderende kraften til strålen skaper et hulrom som samtidig fylles og blandes med fugemasseslurryen. Parametrene for uttakshastighet, rotasjonshastighet og pumpetrykk er nøyaktig kalibrert basert på jordtype og ønsket kolonnediameter; for eksempel resulterer langsommere uttak og høyere trykk generelt i en kolonne med større diameter.

Det finnes flere jetfugesystemer, og høytrykks roterende jetboreriggen kan konfigureres for det vanligste, Single Fluid System, beskrevet ovenfor. I dette systemet fungerer fugemassen alene som skjære- og blandemedium. Jordpartiklene brytes fra hverandre og blandes med sementfugen for å danne et homogent jord-sementmateriale. Egenskapene til den endelige kolonnen, som dens styrke og permeabilitet, avhenger av jordens opprinnelige egenskaper, vann-sementforholdet til fugemassen og effektiviteten av blandingen. Prosessen genererer en betydelig mengde søppel - en blanding av overflødig fugemasse og fortrengt jord - som går tilbake til overflaten langs ringrommet i borehullet. Dette avfallet må håndteres og samles i et inneslutningssystem for senere deponering eller behandling.

Vellykket utførelse av denne teknikken er avhengig av streng kvalitetskontroll og en forståelse av jord-jet-interaksjon. Operatører av høytrykks roterende jetboreriggen må kontinuerlig overvåke og registrere alle nøkkelparametere, inkludert strømningshastighet, trykk, rotasjonshastighet og løftehastighet. Førproduksjonsforsøk, eller testkolonner, utføres ofte for å bekrefte designforutsetningene og avgrense driftsparametrene for de spesifikke forholdene på stedet. Disse testsøylene blir deretter gravd ut eller kjerneboret for å verifisere geometrien deres og for å teste styrken til de gjenvunnede jordsementprøvene. Ved å kontrollere energitilførselen og kinematikken til strålen, roterer høytrykketjet boreriggskaper en forutsigbar og kompetent jord-sementsøyle som effektivt forsterker bakken.
