Hvordan kontrollere kvaliteten på jetfuging med en høytrykksrigg?

Hvordan kontrollere kvaliteten på jetfuging med en høytrykksrigg?

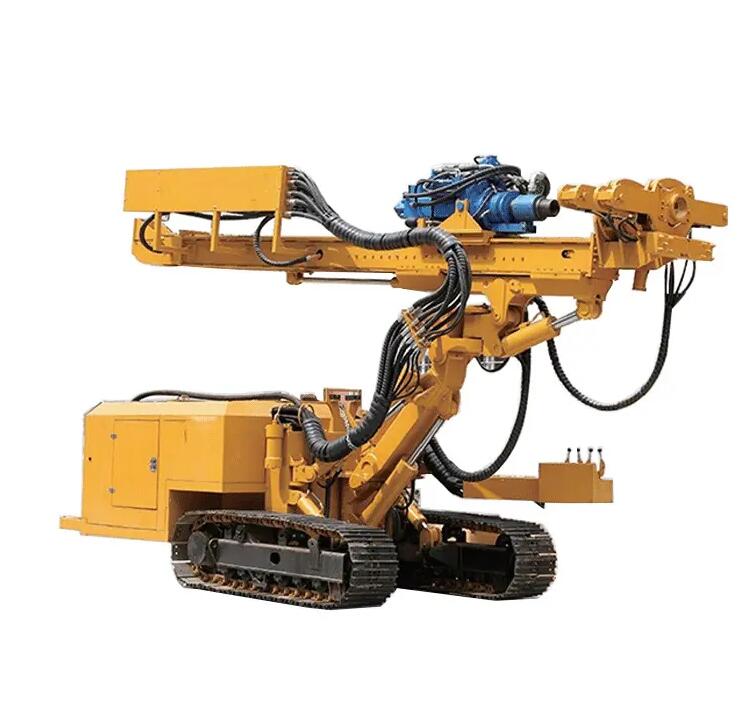

Kvalitetskontroll i jetfuging er avgjørende, siden prosessen involverer skjult underjordisk arbeid der defekter kan kompromittere strukturell integritet, vanntetthet eller langsiktig holdbarhet. Høytrykkjet fuge riggerSelv om det er svært effektivt, krever det grundig tilsyn for å sikre konsistente resultater. Denne artikkelen skisserer et omfattende kvalitetskontrollrammeverk som dekker planlegging, utførelse, overvåking og verifikasjonsstadier, i samsvar med internasjonale standarder som EN 12716 og ASTM D6001.

1. Planlegging og forsøk før konstruksjon

Jordundersøkelse: Gjennomfør detaljerte geotekniske undersøkelser for å karakterisere jordvariabilitet, grunnvann og hindringer.

Testprogram: Utfør feltforsøk for å etablere optimale stråleparametere (trykk, strømning, rotasjons-/uttakshastigheter) for forskjellige jordlag.

Fugeblandingsdesign: Laboratorietestede fugemasseproporsjoner for styrke, permeabilitet og bearbeidbarhet. Bruk tilsetningsstoffer om nødvendig for spesifikke forhold.

2. Sanntidsovervåking under bygging

Moderne høytrykksrigger er utstyrt med sensorer og dataloggere for å overvåke:

Hydrauliske parametere: Injeksjonstrykk (vanligvis 30–60 MPa), strømningshastighet og volum.

Mekaniske parametere: Rotasjonshastighet (5–20 rpm), uttakshastighet (5–30 cm/min) og dreiemoment.

Fugeegenskaper: Tetthet og viskositet målt inline.

Avvik utover toleranser utløser alarmer, noe som ber om umiddelbare korrigerende handlinger. Automatiserte systemer kan justere parametere som svar på tilbakemeldinger i sanntid.

3. Kolonnegeometri og kontinuitetssikring

Vertikalitet og justering: Bruk inklinometre eller gyroskopiske verktøy for å overvåke borestangens vertikalitet, spesielt for dype søyler.

Kolonnediameterkontroll: Indirekte metoder som løftetester eller jordhevingsmålinger kan indikere tilstrekkelig diameter. For kritiske prosjekter kan nedihullskameraer eller geofysisk tomografi brukes.

Overlappingsverifisering: Sørg for at sekvensielle kolonner overlapper i henhold til design (vanligvis 10–30 % av diameteren) ved hjelp av presise posisjoneringssystemer (GPS eller totalstasjon).

4. Materialkvalitet og håndtering

Doseringsanleggkontroller: Automatisert batching med vektbaserte mål sikrer konsistent fugemassesammensetning.

Prøvetaking og testing: Ta hyppige fugeprøver for kontroll av innstillingstid, styrke og tetthet.

Utstyrskalibrering: Kalibrer regelmessig trykkmålere, strømningsmålere og pumper.

5. Verifikasjon etter konstruksjon

Kjerneboring og laboratorietesting: Trekk ut kjerner fra utvalgte kolonner for å evaluere ubegrenset trykkstyrke, tetthet og homogenitet.

Permeabilitetstester: For avskårne vegger, utfør in situ permeabilitetstester (f.eks. fallende hodetester) eller laboratorietester på kjerner.

Ikke-destruktiv testing: Krysshullslydlogging, termisk bildebehandling eller resistivitetsundersøkelser kan oppdage tomrom eller inkonsekvenser.

Lasttesting: Gjennomfør platebelastningstester eller integritetstester for bærende søyler.

6. Dokumentasjon og samsvar

Oppretthold en detaljert kvalitetsdokumentasjon, inkludert:

As-built poster med GPS-koordinater og dybder.

Parameterlogger og anomalirapporter.

Laboratorieprøvesertifikater og inspeksjonsrapporter.

Sammenligning av resultater mot designspesifikasjoner (f.eks. styrke > 1 MPa, permeabilitet < 10⁻⁶ cm/s).

Eksempel: Forsegling av en tunnelportal

I et jernbanetunnelprosjekt ble det brukt jetfuging for å lage en vanntett forsegling rundt portalen i sandig grus. Kvalitetskontroll inkluderte overvåking av trykk/strøm i sanntid, daglig fugetesting og kjerneboring etter konstruksjon. En kolonne viste lav styrke; undersøkelse avdekket en blokkert dyse under bygging. Kolonnen ble boret på nytt og omrutet, for å unngå potensiell vanninntrenging.

Vanlige fallgruver og rettsmidler

Inkonsekvente diametre: Ofte på grunn av varierende uttakshastigheter. Utbedring: Bruk automatisert uttakskontroll og togoperatører.

Svak styrke: Kan skyldes dårlig jord-fuge-blanding eller feil vann-sement-forhold. Juster parametere og forbedre blandetiden.

Permeabilitetsproblemer: Spalter mellom kolonner kan løses ved overlappende omfuging.

Konklusjon

Kvalitetskontroll ijetfugingmed høytrykksrigger er en flerlags prosess som krever integrasjon av teknologi, ekspertise og strenge protokoller. Ved å omfavne digital overvåking, systematisk testing og adaptiv styring, kan ingeniører levere jet-fugede elementer som oppfyller de høyeste ytelsesstandardene, og sikrer sikkerhet og lang levetid for geotekniske strukturer.
